Naprawa Equalizera w Ampeg Svt Pro 2

Nieprzeczytany post autor: kopruch »

Witam.

Zamieszczam fotorelację z reanimacji equalizera w moim Ampegu.
Załączniki

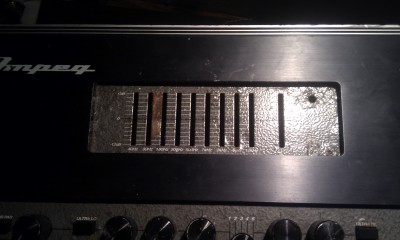

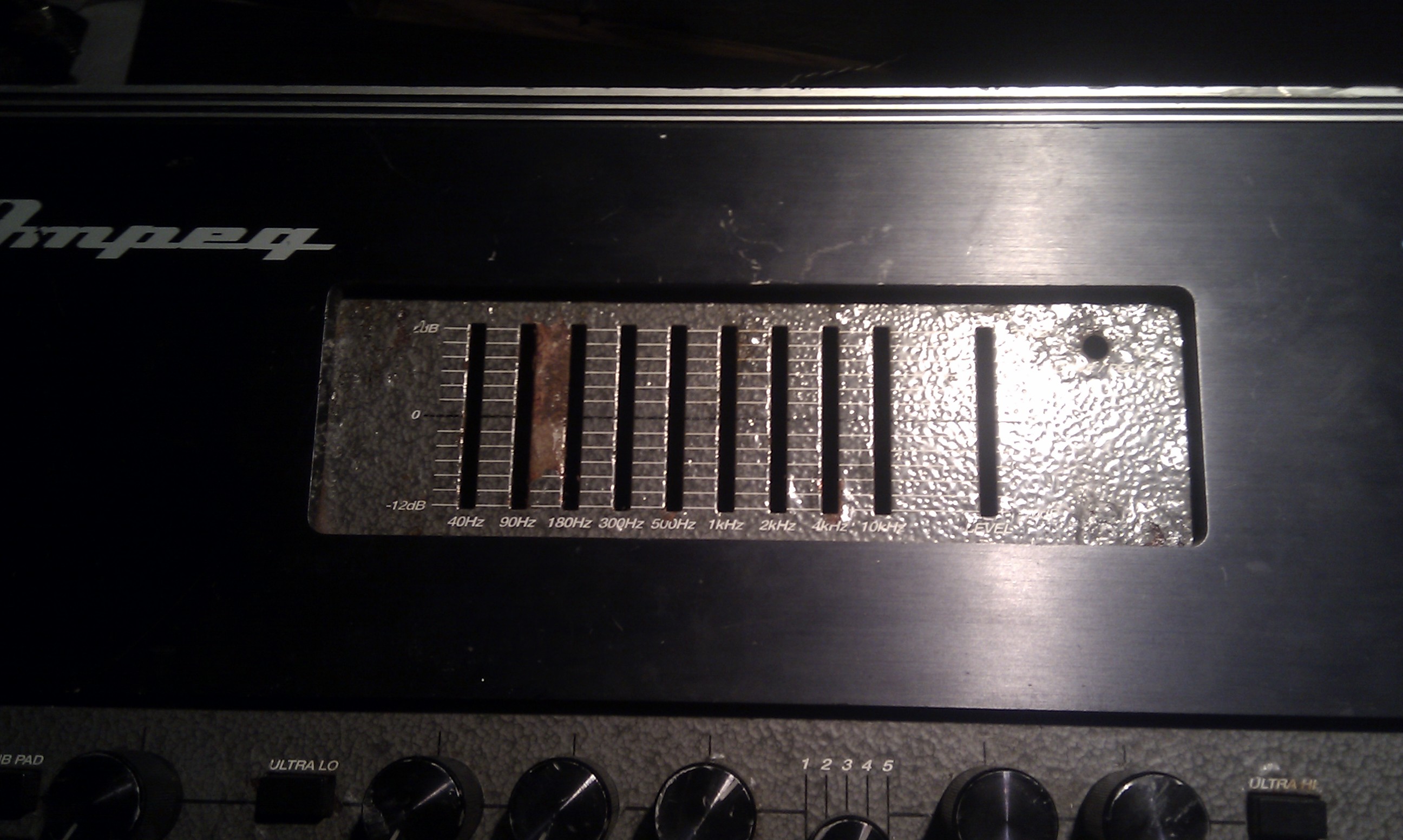

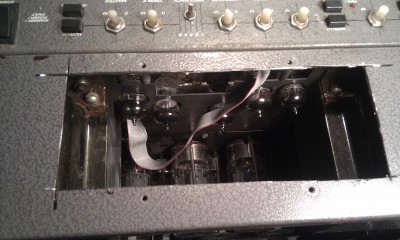

Jak widać brakuje potencjometrów suwakowych. Zostały wylutowane przez kogoś wcześniej i ni ma. Wzmak był albo zalany albo zawilgocony.
Jak widać brakuje potencjometrów suwakowych. Zostały wylutowane przez kogoś wcześniej i ni ma. Wzmak był albo zalany albo zawilgocony.

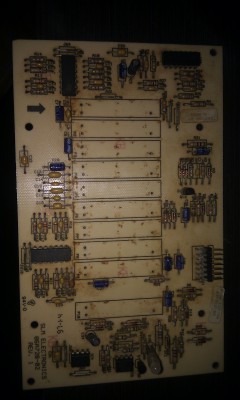

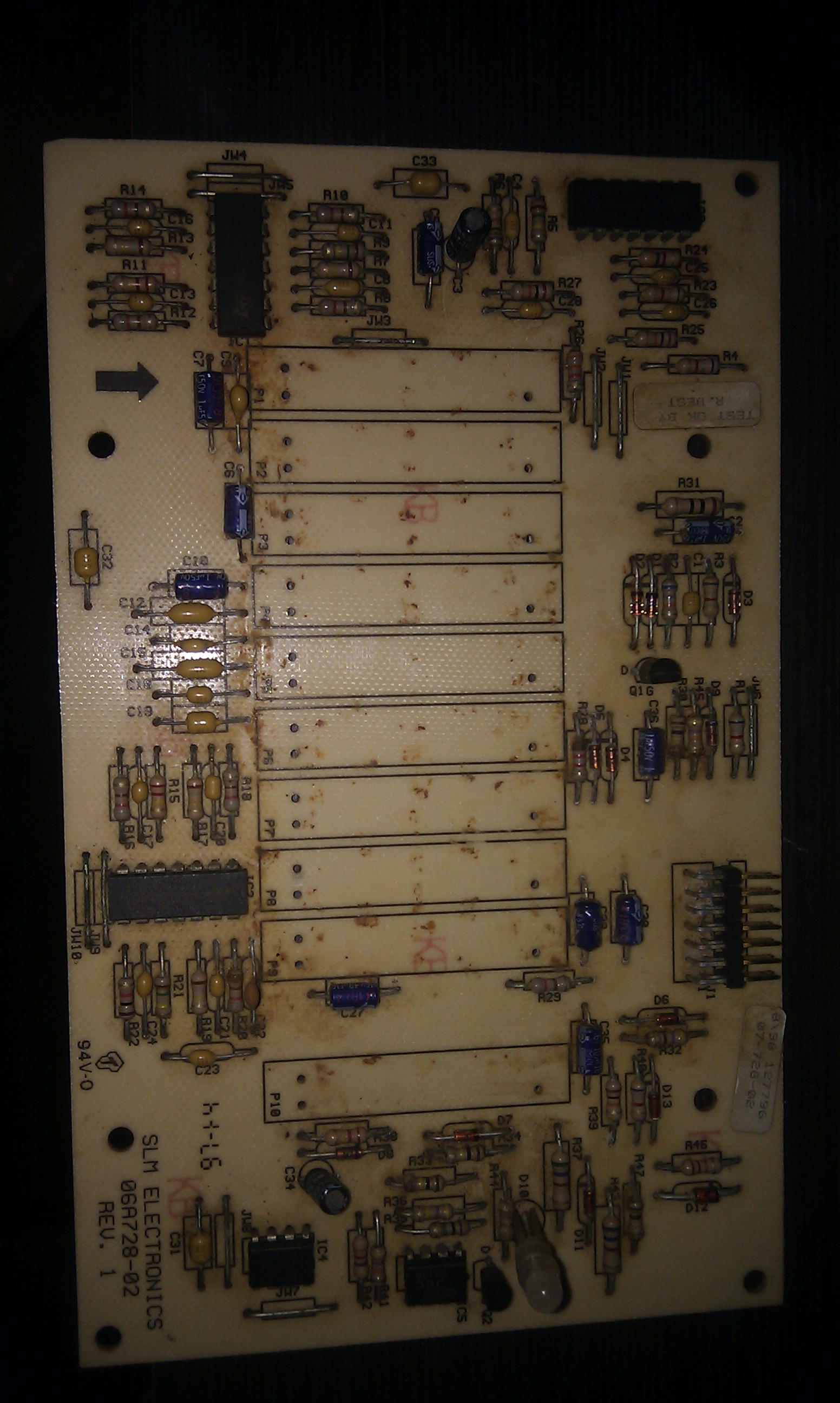

Na płytce są rdzawe ślady po suwakach. Po miesiącu szukania i dzwonienia po sklepach odpuściłem szukanie zamienników. Ogólnie z suwakowymi jest problem. A ceny wahają się od 2-20zł/szt. Obrotowe na allegro 1zł/szt. Wybór był prosty - kątówka !
Na płytce są rdzawe ślady po suwakach. Po miesiącu szukania i dzwonienia po sklepach odpuściłem szukanie zamienników. Ogólnie z suwakowymi jest problem. A ceny wahają się od 2-20zł/szt. Obrotowe na allegro 1zł/szt. Wybór był prosty - kątówka !
http://youtu.be/aLYmSS9RqOU
http://youtu.be/aLYmSS9RqOU
Trochę brutalnie ale moje to co się będę...
Trochę brutalnie ale moje to co się będę...

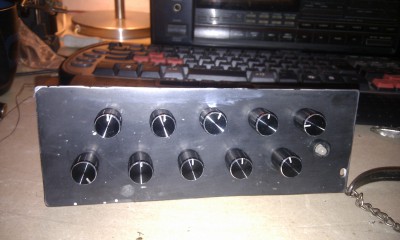

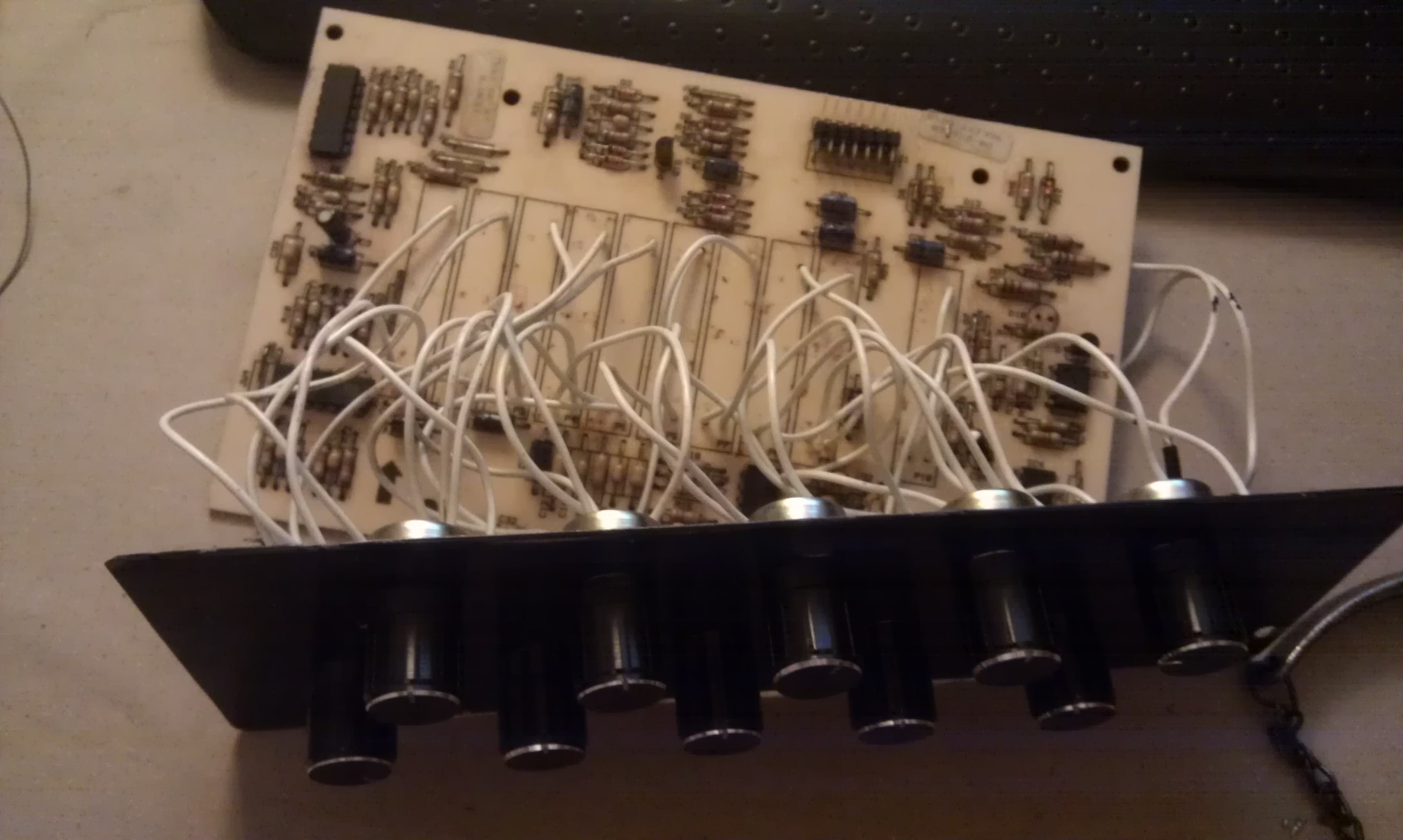

Płytkę czołową wyciąłem z jakiejś innej obudowy, pomalowałem na czarno i zmatowiłem szlifierka oscylacyjną. Im bardziej niedbale tym lepiej pasowała do reszty wzmacniacza :). Pokrętła przyszły razem z potami i do złudzenia przypominają oryginalne ampegows
Płytkę czołową wyciąłem z jakiejś innej obudowy, pomalowałem na czarno i zmatowiłem szlifierka oscylacyjną. Im bardziej niedbale tym lepiej pasowała do reszty wzmacniacza :). Pokrętła przyszły razem z potami i do złudzenia przypominają oryginalne ampegows
...
...
Niestety po zamontowaniu układ nie ruszył. Zgodnie z przepowiednią gitarnika wszystkie elektrolity na płytce tez były do wymiany. Wylane, skorodowane, napuchnięte etc. Większość znalazłem w warsztatowych zakamarkach, resztę wiadomo - Nowy Elektronik :D. P
Niestety po zamontowaniu układ nie ruszył. Zgodnie z przepowiednią gitarnika wszystkie elektrolity na płytce tez były do wymiany. Wylane, skorodowane, napuchnięte etc. Większość znalazłem w warsztatowych zakamarkach, resztę wiadomo - Nowy Elektronik :D. P
Potencjometry działały ale odwrotnie. Kręcąc w lewo podbijały. Tak więc 20 kabelków do przelutowania i jest ! Działa jak trzeba.
Potencjometry działały ale odwrotnie. Kręcąc w lewo podbijały. Tak więc 20 kabelków do przelutowania i jest ! Działa jak trzeba.
Oczywiście po co eq w headzie jak nie można go włączać nogą podczas grania :). Wpadłem w inny karton ze śmieciami pt."może się przydać" i tym sposobem footswitch jest z obudowy po zasilaczu z drukarki i kawałka obudowy bateri laptopowej od spodu
Oczywiście po co eq w headzie jak nie można go włączać nogą podczas grania :). Wpadłem w inny karton ze śmieciami pt."może się przydać" i tym sposobem footswitch jest z obudowy po zasilaczu z drukarki i kawałka obudowy bateri laptopowej od spodu

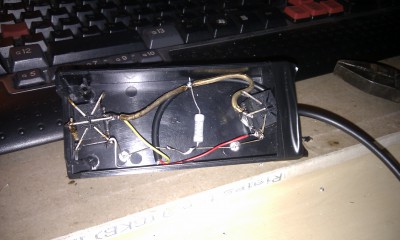

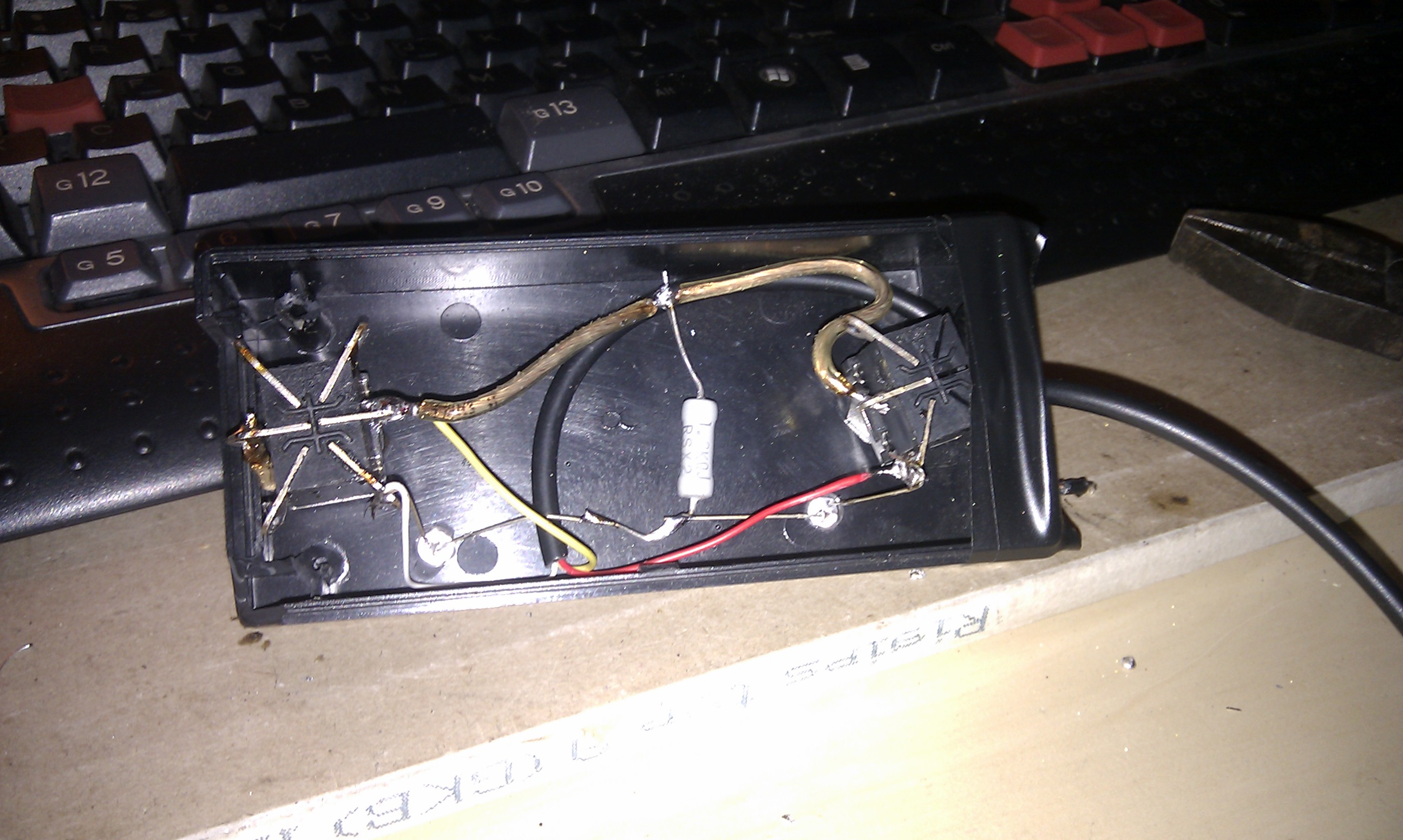

Kabelkologia...Uparłem się by na footswitchu były diody sygnalizujące stan przełącznika. Sterowanie jest 15V więc na pałę dobrałem rezystor żeby dioda lekko przygasła i się nie spaliła. Prądzi. Dioda zapala się gdy jest włączony na FS i EQ.
Kabelkologia...Uparłem się by na footswitchu były diody sygnalizujące stan przełącznika. Sterowanie jest 15V więc na pałę dobrałem rezystor żeby dioda lekko przygasła i się nie spaliła. Prądzi. Dioda zapala się gdy jest włączony na FS i EQ.
Efekt końcowy !
Efekt końcowy !

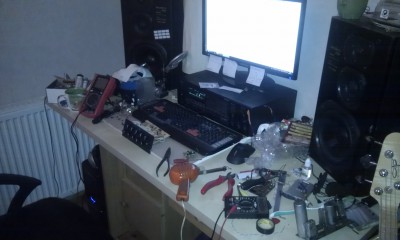

A tu gnój który wyszedł z warsztatu na biurko w pokoju. Sam nie wiem jak to się stało. Powoli, po śrubokręcie itd i bajzel gotowy. Tylko super żona nie urywa głowy za coś takiego :)
A tu gnój który wyszedł z warsztatu na biurko w pokoju. Sam nie wiem jak to się stało. Powoli, po śrubokręcie itd i bajzel gotowy. Tylko super żona nie urywa głowy za coś takiego :)
