dziwne okablowanie

donkirk24 · 2012-10-25, 21:17

Witam. Dawno się tu nie odzywałem bo a to szkoła a to inne srety pierdety:)
Aktualnie mam zaczęte 3 projekty gitar(spokojnie dam sobie radę z takim nawałem):D

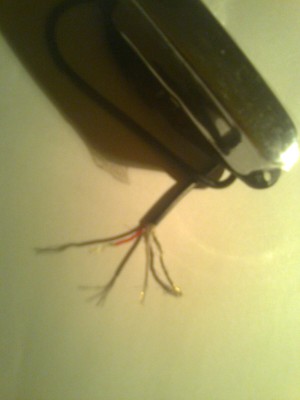

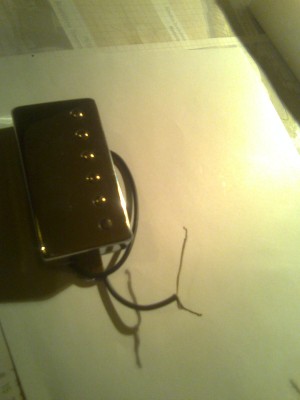

Ale mam problem z elektronikę. zakupiłem sobie ostatnio jakiegoł singla, PAF'a miałem ale tu mój problem... nie mogę znaleźć schematu dla takiego układu... PAF na 2 kabelki wychodzęce a singiel 3...?! Układ o jakim łnię do HS

Proszę was koledzy drodzy, podełlijcie jakił schemat dla takiego układu, nie ważne jakie potencjometry ile tone ile volume:)

Nieprzeczytany post autor: **poco** » 2012-10-25, 21:41

To pewnie jest tak, że paf ma jeden koniec cewki połęczony z masą i dlatego jest tylko ekran/masa i kabelek jako "goręcy". Singiel może mieę ekran połęczony z obudowa i do masy, a kabelki są kołcami cewki, które to kołce możesz połęczyę wg własnego uznania albo poczętek do masy, albo koniec do masy. A może ten singiel, to nie singiel?

Daje to możliwołę kombinacji. Może tez byę i inna opcja, ale najlepiej jest wzięę sobie miernik rezystancji lub np baterię 1,5 - 3V, żaróweczkę lub diodę i posprawdzaę jakie są przejłcia sygnału na poszczególnych przewodach.
Pozdrawiam, Ryszard

Nieprzeczytany post autor: **Makowy** » 2012-10-25, 21:59

Może też byę tzw. single coil - tapped, czyli cewka z odczepem.
Trza pomierzyę.

donkirk24 · 2012-10-25, 22:16

Cholerka... Miernika ni ma, i elektryk/elektronik też ze mnie żaden...
lutowaę umiem ale co jak z czym z głowy, z pamięci to ja nie umiem połęczyę:D

A mi do tego tylko schemat jakił potrzebny jest:)

Nieprzeczytany post autor: **Piniu** » 2012-10-26, 09:50

Podpisuję się pod Rysiem. Singiel ma pewnie obudowę uziemiona za pomocę tego kabelka trzeciego i do masy go podłaczasz. Humb nie musi miec bo jest caly w puszcze i to się uziemia. Singiel natomiast ma podstawę z tworzywa i dlatego ma kabelek do puszki przyłaczony.

donkirk24 · 2012-10-30, 16:39

Dzięki Kombinat:)
Tak jak mówiłem ze mnie elektronik/elektryk żaden, no i miernika także nie mam:/
No ale popróbuję sam coś zdziałaę, dzięki za odpowiedzi:)
a i jeszcze takie małe coś... mianowicie jak dobieraę potencjometry?? Rozróżniam tyle że gibole maję 500k do picków a fendki w singlach maję 250k
Mógłbym dobraę np do tego schematu co chce zrobię potki 500k do singla?

shopiK · Nieprzeczytany post autor: **shopiK** » 2012-10-30, 22:44

Zwróę tylko uwagę zamawiajęc potencjometry - który w schemacie ma byę typu A (liniowy) czy B (logarytmiczny)

donkirk24 · 2012-10-31, 16:10

Tak, wiem shopiku:) To mam rozkminione, częłci do gitary już dawno miałem, zamawiałem w większej ilołci na kolejne wiosła:)

donkirk24 · 2012-12-28, 18:48

Jeszcze 1 pytanko, jaki dobraę przelęcznik? Wiem że 3 pozycyjny. suwakowy/łlizgowy czy moze typ lp/sg?

moje pytanie wynika stęd, że jeden przetwornik to typ fendera od przełęcznika łlizgowego a 2 to typ gibsona z 3 pozycyjnym

donkirk24 · 2012-12-28, 19:46

Dzięki wielkie:) niby taka mała/nijaka wiedza, a jednak pomogło mi to ogromnie:)
