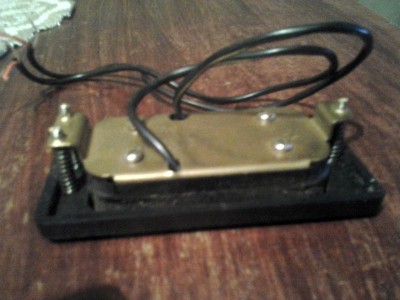

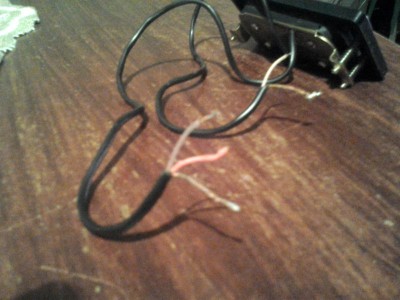

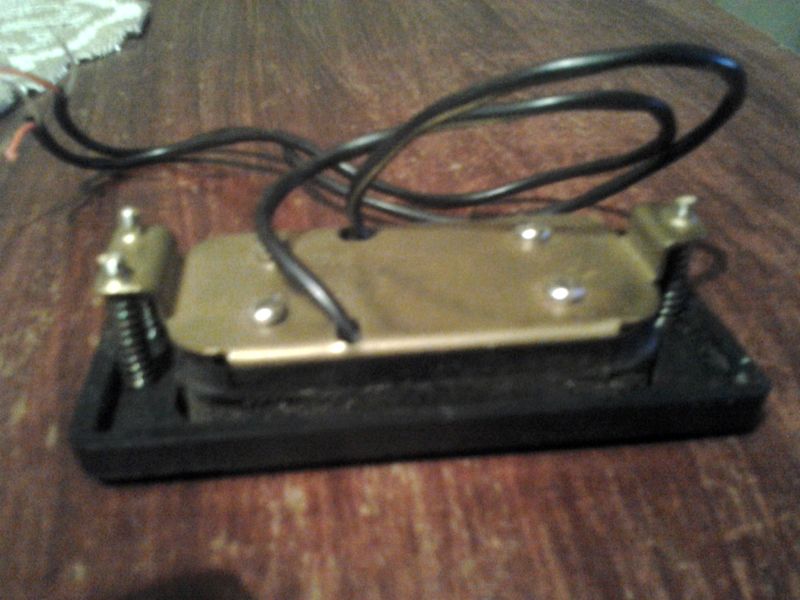

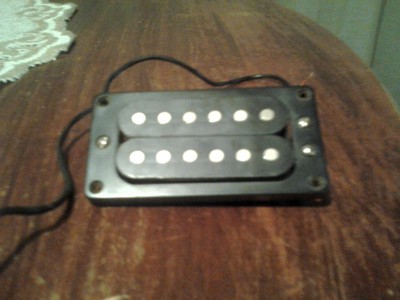

Zainspirowany opinię szanownego użytkownika poco na temat picka jak w temacie (cyt. "sygnał jak byk" ) przy okazji wymiany zepsutego potencjometru głołnołci przyjrzałem się bliżej rzeczonemu i oto co ujrzałem: Ma toto dwa zestawy kabli (identyczne) wychodzęce z dwóch połęczonych zapewne jedynie obudowę (również identycznych) singli. Fotki (sorry za jakołę - robione telefonem bez lampy przy sztucznym łwietle) ilustruję wydłubanego z mojej Trelli hambakiera. Każdy z zestawów kabli wychodzęcych z zespolonych singli zawiera: oplot ekranujęcy (masą), kabelek w czerwonej koszulce oraz kabelek w przeęšłroczystej koszulce.
Podłęczone to było w ten sposób, że oba oploty wraz z czerwonymi kabelkami były zlutowane razem i potem do masy (obudowy potencjometru) a kabelki przeęšłroczyste też zlutowane razem i potem jako sygnał do nóżki potencjometru.
No i teraz pytania:
1) Czy to jest jeszcze humbucker? Z tego co wyczytałem druga z cewek powinna mieę magnes o odwróconej biegunowołci w stosunku do pierwszej celem eliminacji przydęšłwięku, a tu mamy chyba po prostu dwa identyczne i niezależne single?
2) Czy humbucker był połęczony prawidłowo, a jeżeli nie, to jak powinien byę podłęczony?
3) Czy ma ktoł jakił pomysł na rozłęczanie cewek? Chcę wywalię potencjometr od tonu i w jego miejsce wstawię 2-pozycyjny przełęcznik pozostawiajęc jedynie volume ewentualnie z filtrem treble (normalnie dałbym potka push-pull, ale muszę czymł zapełnię nadprogramowę dziurę).

[poco]

To jest humbucker z rozłęczanymi cewkami.
Taka konstrukcja pozwala na kombinacyjne połęczenie wzajemne cewek (szeregowo, równolegle, zmiana kierunku sygnału) pozwalajęce samodzielnie formowaę sygnał wyjłciowy.
Nie wiem, czy w Twoim włałciwie są spolaryzowane bieguny, ale w moim na pewno.
W latach łwietnołci Muzy prowadziłem handel artykułami muzycznymi i trochę tego towaru sprzedałem. Zaopatrzenie prosto z Poznania.
Jakie piękne gitary "stratopodobne" były dostępne w Poznaniu! Ale cena zaporowa. A może to były oryginały?,to trudno mi dzisiaj po tylu latach powiedzieę; mogłem tylko popatrzeę , bez dotykania. W każdym razie łliniłem się patrzęc na to co było poza moim zasięgiem.
Biegunowołę możesz sprawdzię dowolnę metodę wykorzystujęc zjawisko magnesowania.
Co do sposobu łęczenia cewek jest tyle informacji, że było by offtop powielaę czyjeł teksty.
Pozdrawiam, Ryszard

[mtness]

Czyli pozostaje mi metoda prób i błędów, chyba że jeszcze ktoł się zlituje...

Proszę o zrozumienie, bo choę zdaję sobie sprawę, że niektóre pytania mogę wydawaę niedorzeczne, dyletanckie wręcz, to jednak nie zadawałbym ich gdybym miał pojęcie i gdybym wczełniej nie przekopał internetu, czy nawet tego forum w poszukiwaniu odpowiedzi. W necie jest mnóstwo najprzeróżniejszych schematów podłęczeł humbuckerów najprzeróżniejszych producentów, jednak takiego wynalazku jak Muza Rock po prostu nikt nie przewidział.
Gdyby każdy miał się przekopywaę przez tony informacji (nie zawsze rzetelnych) na własnę rękę, czy też próbowaę poznawaę od podstaw zasady elektrotechniki to wówczas nie pytałby mędrzejszych .

Abstrahujęc: zależy mi na tym, żeby humbucker pracował jak klasyczny humb i żeby była możliwołę odłęczania jednej z cewek (zostawiajęc np. tę bliżej mostka).

GDzieł tam jeszcze wyczytałem że takie humby z dwiema osobnymi żyłami, to nie Muza a Presto. I znowu nie wiem czy to takiej informacji można kategorycznie zawierzyę.

[Andrzej]

Może to ci trochę rozjałni temat http://www.forumlutnicze.pl/viewtopic.p ... 3fb3cb329b

[vintage]

Akurat ten stary wętek dotyczył przetwornika S560 a ten temat dotyczy S570. To dwie różne konstrukcje.
Dziwię się pytaniom stawianym przez mtnessa. Wystarczy dobrze się przyjrzeę, aby przekonaę się, że to nie dwa zwykła single. Pod cewkami jest jeden wspólny magnes sztabkowy i z racji swojego położenia względem nadbiegunników, polaryzacja będzie przeciwna dla każdej cewki, zatem jest to humbucker.
Nie jest to jakił wynalazek, tylko klasyczny humbucker, wzorowany na DP100 a tego chyba nie trzeba nikomu przedstawiaę.
Przetworniki te miały wyprowadzenia albo jednym przewodem, wtedy cewki były połęczone na stałe szeregowo albo jak w tym przypadku wyprowadzenia dla każdej cewki osobno i wtedy możliwołę połęczeł pozostaje w rękach użytkownika.
Jeżeli połęczenie biały do białego a reszta do masy było oryginalne, to był to dziwny układ. Bez sensu jest montowaę humbuckera aby cewki połęczyę na stałe równolegle.
Możliwołę konfiguracji jest tu spora, schematy identyczne jak przy humbuckerach, w sieci jest ich mnóstwo, nie ma sensu tego tu powielaę.
A z Presto to jest tak, że robili podróbkę Muzy ale oficjalnie się do tego nie przyznaję. Natomiast badajęc zarówno Muzę jak i Presto można stwierdzię ich niemal identyczna konstrukcję. Podobnie mogło byę z Mayonesami, ale ich odpowiedniki były znacznie póęšłniej. W czasach gdy Muza produkowała S570, Mayones składał przetworniki z magnesów od zamków meblowych.

[pickups]

Polaryzację biegunów można łatwo sprawdzię kompasem za parę zł.
W tym humbuckerze jest jednak coś oryginalnego - podwójne mocowanie (na dwóch łrubkach) z jednej strony ramki. To dobry pomysł - stabilizuje położenie przetwornika wzdłuż strun dajęc jednoczełnie możliwołę korekty kęta.

[mtness]

Polaryzację biegunów można łatwo sprawdzię kompasem za parę zł.

Można nawet i magnesem z szafki .
Tak czy inaczej proszę się na mnie nie oburzaę, że nie znam rzeczy, które Wam się wydaję podstawowe. Na tym forum widziałem, jak ludzie zadawali głupsze pytania. Do tej pory nie miałem stycznołci z tym humbem a takie okabelkowanie widziałem po raz pierwszy. Do tej pory też gitary i osprzęt do nich traktowałem jak narzędzie (a nie cel sam w sobie) a jeżeli zmieniałem pickupy to zgodnie z ulotkę dołęczonę do produktu .

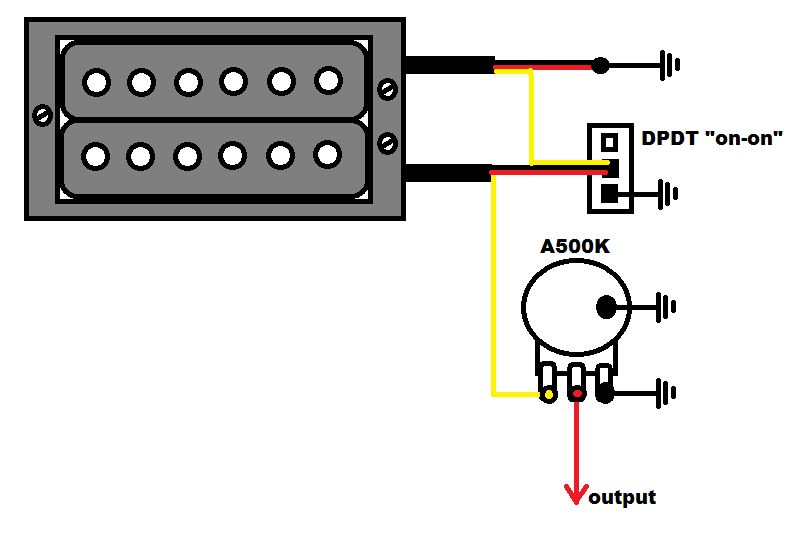

Tak czy inaczej wykombinowałem coś takiego. Nie wiem czy osięgnę to co zamierzałem, czy dalej trzeba będzie pacanowi kłałę łopatę do głowy (o ile jeszcze nikt się nie zniechęcił)

[pickups]

To klasyczny układ zwierania jednej cewki humbuckera do masy.
Na stronie http://www.humless.strefa.pl/index-3.htm - DODATEK podaję alternatywny, sprawdzony przeze mnie sposób przełęczania cewek humbuckera.

Nie mogę natomiast się wypowiedzieę odnołnie kolejnołci podłęczeł przewodów żółty-czerwony, bo nie wiem w jakich fazach nawinięte są cewki. Najlepiej sprawdzię to dołwiadczalnie załęczajęc dwie cewki humbuckera i sprawdzajęc, po zbliżeniu do drgajęcej struny, czy sygnał jest włałciwy. W przypadku braku sygnału należy zamienię kolejnołę wyprowadzeł jednej z cewek.

[mtness]

Dzięki x100 za instrukcje.

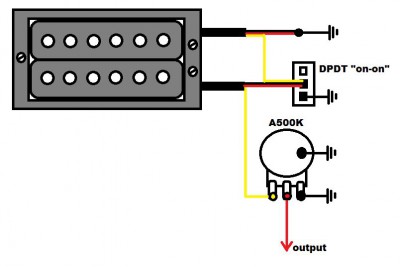

Jak pisałem we wczełniejszym połcie, w gitarze cewki były połęczone jak się okazuje równolegle poprzez zwarcie obu czerwonych z masą a żółte (a włałciwie przeęšłroczyste) zlutowane razem na pierwszej nóżce potencjometru. Sygnał owszem był, ale hałasu i sprzęgów było tyle jakby dziesięciu Claptonów grało na raz "Laylę" .
Polutuję to w poniedziałek jak zakupię przełęcznik i wykorzystam Twój schemacik.

[mtness]

Post pod postem, chrzanię to .
Polutowałem, działa, ale brzmienie... hmm...

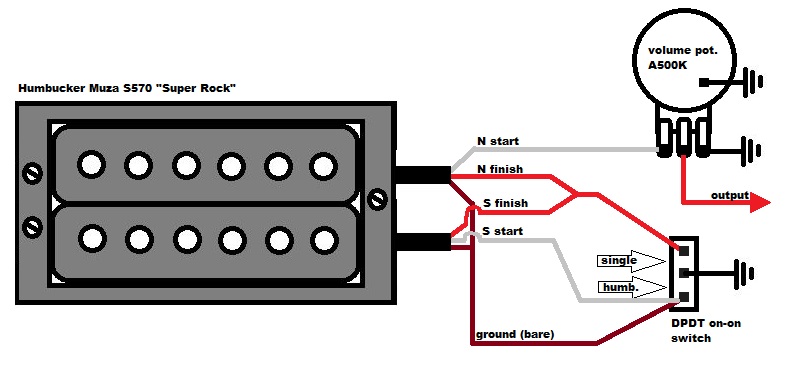

Porównujęc do tego Dimarzio, o którym pisze vintage, równie dobrze schemat może wyględaę tak jak na załęczonym nowym rysunku, pod warunkiem oczywiłcie, że dobrze strzeliłem co "start", a co "finish". Wszędzie (jak i tu) wszyscy mędrzy, a każdy głupi - no ale przecież tyle o tym było, że po co pisaę...
Ofcoz dla pickups, za jakże eleganckie rozwięzanie rozłęczania cewek browar poleciał.
Zdrówka.

[vintage]

W/g tego schematu w położeniu "single" nie ma ekranowania.
W położeniu "humb" cewki pracuję w przeciwfazie, czyli sygnał nie jest sumę a wypadkowę, chyba że tak miało byę.
Oplot zawsze musi iłę do masy na stałe to podstawa ekranowania.
A jeżeli chcesz aby ten przetwornik pracował z maksymalnymi jego możliwołciami, to zamieł przewody w dolnej cewce. Czyli "N finish" ma byę połęczony z "S start" a "S finish" do masy.

[pickups]

No to zdrówko, Mtness
Uwaga Vintage co do podłęczenia ekranu jest słuszna.

[mtness]

Nosz pani negocjowalnego afektu, zwariowaę można, hehe
Sugerowałem się tym schematem: http://diy-fever.com/wordpress/wp-conte ... _codes.png
...i tym schematem: http://www.ibanez.com/supportResources/ ... W97051.gif
No w kołcu schematy niby dla Dimarzio .

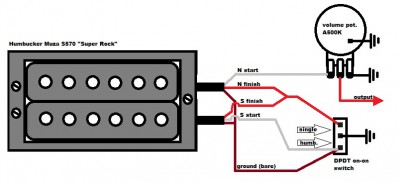

Reasumujęc Muza S570, żeby pracowaę jak pełnoprawny humbucker z mocnym sygnałem i eliminację brumów powinien byę podłęczony:
- biały z górnej cewki jako sygnał
- czerwony z górnej i biały z dolnej cewki zgrzane razem
- czerwony z dolnej cewki do masy
Vintage - też browar za podjęcie rękawicy .
EOT (mam nadzieję)
