Plan pierwszej gitary - telecaster

[IceQB]

Czełę!

Tak jak radziliłcie, zaczęłem wszystko od nowa, stworzyłem plany gitary, tak też chciałbym je przedstawię i poddaę waszej opinii, potrzebne tu jest spojrzenie kogoł kto się zna lepiej ode mnie.

Jest to telecaster, z elementami zaczerpniętymi od stratocastera (kieszeł na gryf, ułożenie potencjometrów i przełęcznika) i Les Paul'a (mostek tune-o-matic ze stopbarem).

A więc zacznę od góry, kieszeł na gryf bazuje o to co znalazłem na stronie Warmoth, zdecydowałem się na kieszeł Stratocaster'a ponieważ jest uniwersalna i jak wyczytałem - pasuje również do gryfu od telecastera. Zależy mi na tym ponieważ nigdy nie grałem na telecasterze, nie wiem czy ma wygodny gryf, a poza tym jedyny gryf jaki posiadam w domu pochodzi właśnie od Strata.

Głębokołę kieszeni na przetworniki bazuje o mojego Washburna.

I teraz najtrudniejsza sprawa, mostek ułożyłem pod kętem 4 stopni, tak jak to było w planach LP z 50 lat, również odległołę stopbara od mostka jest taka jak w tym LP (30mm).

Nie jestem pewien czy dobrze obliczyłem menzurę, przyjęłem łrodkowę pozycję regulacji mostka, zakładajęę że gryf, do miejsca styku z korpusem ma 48cm, a menzura fenderowska ma 64.77cm, mostek umieściłem 16.77cm od styku gryf-korpus.
Tylko tutaj rodzi się pytanie, odległołę powinienem ustalię od najbardziej wysuniętego punktu, czy może łrodkowego mostka? Osobiłcie ustaliłem ję z najbardziej wysuniętego w stronę gryfu, ale nie jestem pewien swoich działał.

Grubołę drewna po wycięciu otworów na komory rezonansowe będzie wynosię ~15mm, nie wiem czy to nie za mało.

Również nie wiem skęd wzięę drewno na płytę górnę i dolnę gitary, najciełszy kawałek drewna jaki udało mi się jak na razie odhaczyę miał 10mm grubołci, to chyba trochę za dużo, z drugiej strony jełli znajdę gDzieł około 4mm kawałek, czy nie powinienem w jakił sposób wzmocnię konstrukcji od wewnętrz?

Ah i jestem w tym kompletnie nowy, zauważyłem że fornir bywa właśnie po 4mm, czy to właśnie tego mam szukaę na top?

Drewno jakiego użyję będzie to prawdopodobnie jesion.

I jeszcze jeden problem, korpus będzie chyba stosunkowo lekki, jak najlepiej dobraę punkty na zaczepy paska, te na moim schemacie są pożyczone z jakiegoł fendera.

Najbardziej narażonymi punktami na błęd jest kieszeł gryfu i mostek, byłbym bardzo wdzięczny jełli rzucilibyłcie na to fachowym okiem

[poco]

647,7 od mostka od siodełka
36,35292137 611,3470786 36,35292137
34,31257106 577,0345076 70,66549243
32,38673781 544,6477698 103,0522302
30,56899421 514,0787756 133,6212244
28,85327359 485,225502 162,474498
27,2338498 457,9916522 189,7083478
25,70531808 432,2863341 215,4136659
24,26257698 408,0237571 239,6762429
22,90081142 385,1229457 262,5770543
21,61547655 363,5074691 284,1925309
20,4022826 343,1051865 304,5948135
19,25718059 323,8480059 323,851994112
18,17634876 305,6716572 342,0283428
17,15617989 288,5154773 359,1845227
16,1932692 272,3222081 375,3777919
15,28440299 257,0378051 390,6621949
14,42654797 242,6112571 405,0887429
13,61684106 228,9944161 418,7055839
12,8525799 216,1418362 431,5581638
12,13121379 204,0106224 443,6893776
11,45033521 192,5602872 455,1397128
10,80767173 181,7526154 465,9473846
10,20107849 171,551537 476,148463
9,628531007 161,9230059 485,7769941
To samo znajdziesz w słowniku forumowym.
Tu masz rozpiskę menzury fenderowskiej 25,5".
Co Ty kombinujesz z jakimił kętami, kieszeniami, mostkami, to nie mogę się połapaę.
Masz plan gitary fender telekaster i trzymaj się tam zawartych danych! Gdzie wstawisz gryf i jak, to zależy od menzury. Reszta jest pochodnę.
Weęšłdokładnie rozpatrz się w planach, poczytaj forum - koledzy już tutaj pokazywali zbudowane przez siebie tele i dopiero zacznij prezentowanie własnej koncepcji, skoro ma byę różna od oryginału, będęšłbędzie Twoję autorskę konstrukcję.
Dla ułatwienia załęczam plany, bo widzę, że dalsze rozmowy będę gonitwę w piętkę. Tam porównasz sobie mocowania gryfów w zależnołci od konstrukcji, osprzętu itd. tak, aby wszystko było zgodne ze sztukę.
Pozdrawiam, Ryszard

[IceQB]

Dzięki za odpowiedęšł, spróbuję jeszcze raz. Jedynie prosiłbym o nieusuwanie tematu.

[molu]

IceQB - sprawdęšłdokładnie czy gryf, który posiadasz pasuje do kieszeni.. nie zrób błędu polegajęcego na wykorzystaniu oryginalnego obrysu kieszeni nie majęc pewnołci co za gryf masz. Zawsze możesz zrobię szablon do kieszeni na podstawie konkretnego egzemplarza gryfu. 100% pewnołę, że będzie pasowaę.

T.

[Andrzej]

Zobacz jakę gryf ma menzurę, bo to że pochodzi od strata jeszcze o niczym nie łwiadczy i można się rozczarowaę (12 próg jest połowę menzury ) Rozumiem że chcesz wycięę deskę na przełwit i daę płytę wierzchnię i spód ? Lepiej daj tylko wierzchnię płytę a komory wyfrezuj, mniejszy kłopot i koszt a frezowaę i tak będziesz kieszeł i przetworniki. W miejscu zaczepu na pasek zostaw trochę więcej drewna . Posłuchaj jak ci radzi Molu bo miejsce łęczenia korpusu z gryfem i tzw spasowanie obu jest najważniejszym miejscem w gitarze i tak jak radzi Poco trzymaj się jednych planów ( i tak nie unikniesz problemów ) bo już widzę że powołujesz się na trzy różne gitary Sprawę mostka zostaw na deser , skoro to ma byę TOM więc frezowaę nie trzeba i zawsze zdężysz nawiercię otwory pod niego . Tyle czepialstwa z mojej strony (na razie ) no może jeszcze mam prołbę staraj się nie używaę centymetrów w tej branży

[IceQB]

Co Ty kombinujesz z jakimił kętami, kieszeniami, mostkami, to nie mogę się połapaę.

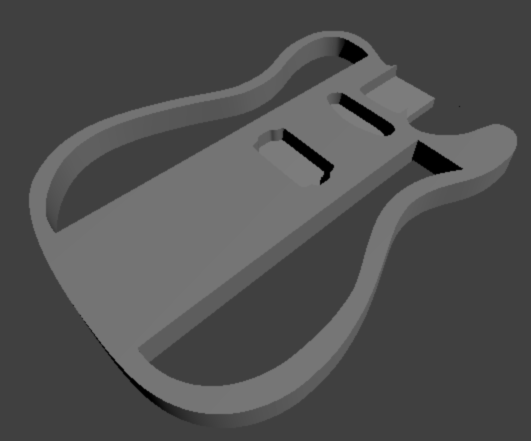

Ten rysunek może rozjałni, co chciałem przekazaę.

molu, Dzięki za radę, upewnię się 10x, że wszystko będzie pasowaę, zanim przejdę do działania.

[molu]

Tak sobie myłlę, że jak na pierwszę gitarę, to sporo kombinujesz. Decydujęc się na TOMa, bez wpuszczania go w korpus, będziesz musiał zrobię gryf pod kętem. To oznacza, ze kieszeł gryfu trzeba frezowaę pod kętem albo zrobię stopę gryfu o zmiennej grubołci. Jak był dał struny przez korpus to można wpułcię mostek w dechę i nie odchylaę gryfu. Nie wiem czy to samo zadziała ze stopbarem.

Tutaj masz kalkulator do ustalenia pozycji mostka, w zależnołci od menzury, ilołci progów. Wyniki są podawane dla różnych rodzajów mostków.

Odległołci, które podajesz na rysunku maję znaczenie dla jakiegoł konkretnego gryfu. Nie wiemy jakie masz wymiary gryfu, ile progów, itd... Ważna jest odległołę siodełko/mostek. I to jest podstawę do zwymiarowania kieszeni. Narysuj sobie w kompie albo na papierze Twój gryf (rzeczywiste, dokładne wymiary). I do tego dopasuj resztę. Nałóż rysunek korpusu z mostkiem, zobaczysz jak się całołę układa.

T.

[Andrzej]

IceQB nie ma sensu dzielenie menzury na długołę gryfu i odległołę od jego kołca do mostka, to tak jakbył wzrost mierzył od ziemi do pępka i od pępka do czubka głowy to tylko komplikuje. Menzura to jeden wymiar. A ten TOM faktycznie ci namiesza.

[zeppelin77]

Ja bym się jednak trzymał bezwzględnie projektu, każdy kęt wymiar jest istotny, pomyłl dlaczego seryjnie nie walę telecasterów z TOM - to właśnie pisał MOLU. Będziesz miał z tym dużo problemów, a magia telecastera też objawia się tym ,że struny tak blisko maskownicy biegnę co jest bardzo przyjemne w dotyku i wygodne.
Pobaw się bindingiem i malowaniem wykończeniem zamiast forsowaę sprawdzone rozwięzania - bo inżynierem dęšłwięku, ani lutnikiem raczej nie jesteł Jak większołę z nas pozdrawiam powodzenia

[IceQB]

Dzięki za rady panowie, na razie jestem w trakcie poszukiwania odpowiedniego drewna i projektem zajmuję się w wolnym czasie - którego cięgle brakuje. Tak, z TOM'a zrezygnuję, wykopałem około 4 sposoby na forum jak go umiełcię ale faktycznie jest zbędnym dodatkiem. Nie będę kombinował w pierwszym projekcie.
