[Fotorelacja] - Budowa Telecastera

[Piniu]

W tym temacie będę na bieżęco umieszczaę zdjęcia i opisy z postępów prac nad w/w gitarę. Schematy wzięte od Zenka ze strony (dzięki Zenek).

Tak więc zaczynamy:

Na pierwszy ogieł poszedł gryf. Z jednego kawałka drewna odcięłem dwa mniejsze i dokleiłem po bokach główki.




Następnie heblarka i narysowanie wstępne kształtu.



Tym razem wyrównywarka i uzyskanie już konkretnej grubołci gryfu. Oczywiłcie w każdym przypadku zostawiam sobie tolerancję do szlifowania. Naniesiony rysunek włałciwy kształtu gryfu.

Nastepnie zrobiłem truss-a. Mój pierwszy zrobiony truss 8)
Położyłem go na gryfie w celu zrobienia zdjęcia. Będzie on jeszcze docięty do odpowiedniej długołci, ale to jak kanał na niego wyfrezuję.



Na razie tyle. Cd następi...

[popik10]

Czyli jak widzę uwzględniasz wysokołę mostka tylko bioręc pod uwagę wysokołę podstrunnicy.
Czy w tele gryf troszeczkę nie wystaje ponad deskę??

Ale, czekaj bo nie rozumiem, to będzie w kołcu ntb czy normalny kręcony układ, bo mnie się zdawało że chciałeł robię ntb. A to jest jakieł krótkie i nie przestrugane po bokach.:o
Pozdrawiam

[Piniu]

Robię wg projektu, czyli przykręcany Pamiętaj,że jest z jednego kawałka, nie ma doklejanej podstrunnicy. na razie to jest bezkształtny kawałek drewna. Dopiero jak widaę będzie wycinany kształt i cały gryf profilowany.

[popik10]

Jełli gryf ma byę z jednego kawałka i podstrunnica nie jest klejona to pręt zostaw sobie do kolejnej gitary bo tu się nie przyda.
Jego kotwa powinna byę w kształcie walca albo zwyczajnie powinien byę zagięty pod kętem 90 stopni. Oczywiłcie jełli będziesz go mocował od spodu gryfu i krył listwę (najlepiej mahoniowę)
To to prezentujesz( pręt) to przykład pod klejonę podstrunnicę i kanał wypełniany listwę o odpowiednim promieniu.
Ponadto, wydaje mi się ze podkładka przy nakrętce jest zbyt mała.
Pozdrawiam

[Piniu]

A widzisz.. a ja sie zastanawiałem jak to jest zakotwiczone jak rowek od spodu jest Dzięki. Na szczęłcie mam jeszcze materiału także nie problem. Co do podkładki to ma 12 mm i jest gruba. W innej gitarze nie widze,żeby większa była.

[Ender]

Osobiłcie bałbym się jednolitego gryfu. To trochę loteria, zawsze może się zdarzyę wypadek.
Ale kibicuję i trzymam kciuki:)

[Piniu]

Popik? Mógłył wytłumaczyę jak wyględa ta kotwa, ewentualnie jak ma byę to zakrzywienie?
Zrobiłem taki szkic:

http://peterwebs.pl/tele/gryf.jpg

Chodzi o to zagięcie 1 czy 2? jak ten pręt wstawię?

[popik10]

z racji iż pręt naprawdę wygięty jest w łódkę do góry to ten wystajęcy (blokujęcy)węs ma kierunek w dół.
Pozdrawiam
PS. Jełli to dobrze rozumiem to rys. 2

[poco]

Nie wiem co kombinujecie, ale zapętlony temat trusa do oporu. Jeżeli pakujesz pręt od spodu. to możesz sobie kanał nacięę do kołca gryfu, a w jaki sposób sobie zablokujesz koniec, to nie ma znaczenia. Mozesz nawet wstawię tam nakrętkę z podkładkę. Pret działa na gryf łciskajęco, a ta krzywizna profilu kanału tylko ukierunkowuje działanie siły wypadkowej. Możesz równie dobrze wpakowaę tam trusa wykonanego z pręta złożonego na pół i wtedy kanał może byę równoległy i nie do kołca. Pozdrawiam Ryszard.

[Orange]

Temat trussa wałkowany w kółko mi się podoba:D coraz więcej można się nauczyę. Będę często zaględał i trzymam kciuki za projekt

[popik10]

Sam też dochodzę do wniosku że się o tym dużo gada (trust) ale mnie się to już przestaje podobaę.
coś się posunęło Piniasty??
Pozdrawiam

[Piniu]

Nic się nie posunęło bo nie mam czasu i funduszy ostatnio. Z drugiej strony mi się nie spieszy. Zrobię to wolno ale dokładnie.

[Piniu]

Czas wrócię do budowania. Rękawy zakasaę i do roboty. Więc tak:

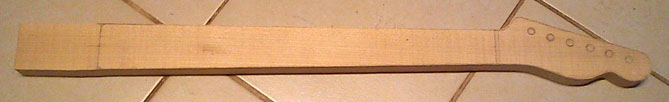

- mam gryf już przycięty do kształtu telecastera.
- gryf ma grubołę jaka ma bo chciałem robię z jednego kawałka drewna.
- po przemysleniach wszelkich stwierdziłem, że chyba nie dam rady zrobię tak jak chciałem i
- postanowiłem zmniejszyc grubołę i dokupic podstrunnice, gdyż tak byłoby prołciej z wstawieniem pręta.
Powyższy pomysł zażegnałem, gdyż jednak chce, aby gryf był w całołci jak to jest w rasowym tele.

Więc zostaje jak jest na obrazkach poniżej. pytania są na razie 4:

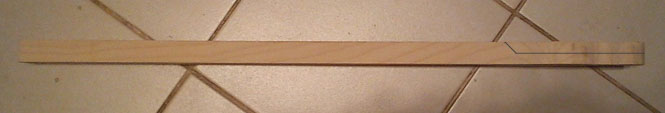

1. potrzebuje jakiegos pomysłu na wycięcie warstwy drewna na główce i wyprofilowanie go (widok z boku, cięcia zaznaczone)
2. czy wstawiajęc pręt od tyłu gryfu mogę wstawię pręt obustronny? Ułatwiłoby to zabawe z frezowaniem rowka po łuku.
3. Jaki głęboki miałby byc ten rowek?
4. czy pręt tego typu będzie ok

- http://www.mayshop.pl/product-pol-2608- ... rowy-.html
- http://guitarproject.pl/p/119/1531/pret ... nicze.html

(mogę byc inne propozycje z linkami)

[Bemol]

Zrób sobie po prostu podstrunnicę z takiego samego drewna co gryf i tyle jak dobrze skleisz nie za gęstym klejem naturalnym (skórnym np.) to nawet nie będzie widaę tego klejenia.
Poza tym jak się robi gryf z jednego kawałka to trzeba wiedzieę jak maję się słoje układaę wtedy to nie jest już taka loteria.Słoje powinny przebiegaę prostopadle lub niemal prostopadle a włókna drewna powinny przebiegaę idealnie wzdłuż gryfu.Takę listwę na gryf jednoczęsciowy da się wycięę z kilku miejsc bala drzewnego.Po podstrunnicę frezujesz kanał montujesz pręt napinajęcy zaklejasz listwę na to podstrunnica i finał.Pojedyncze pręty z kołcówkę w kształcie walca są przeze mnie preferowane pod podstrunnice i łatwe do instalacji.

Aha i odpowiedęšłna pytanie 1-sze brzmi tak: Piła tałmowa

[Zenek_Spawacz]

Zaznaczone drewno na glowce mozesz usunac frezarka jadac od konca glowki frezem prostym ustawiajac glebokosc troche mniejsza niz zadana ilosc materialu do usuniecia (poprawka na pozniejsze szlifowanie) , musisz sie tylko upewnic czy podstawa frezarki ma dobre i pewne oparcie na gryfie ( szkoda zepsuc gryf i nikt nie chce dodatkowycjh sprawozdan w dziale BHP). To oczywiscie domowy sposob ... Normalnie pila tasmowa i pozniej walec z papierem sciernym. Mozna to rowniez wybrac na heblu stacjonarnym ,ale nie na raz i powoli i uwazajac na rysunek sloi , zeby nie bylo wyszarpniec.
Truss typu double jak najbardziej da rade wlozyc od tylu , rowek musi byc tak gleboki zeby zostawic grubosc podstrunnicy( 5 mm bedzie ok), Pamietaj o poprawce na pozniejszy radius... Ja byl srube umiescil od strony deski . Jezeli truss jest w ceowniku skunk stripe bedzie grubszy i juz , ale jezeli masz zwykly double to wlozenie go w kanal moze byc problematyczne bo strona ze sruba bywa grubsza.... Tak jak to wyglada w linku , ktory podales.Mozna wtedy dojechac frezowanym kanalem do konca gryfu i nawiercic aby mozliwe bylo wsuniecie tego trusa przez otwor sruby. Skunk bedzie wtedy mial cienka , normalna grubosc ale bedzie dochodzil do konca...
